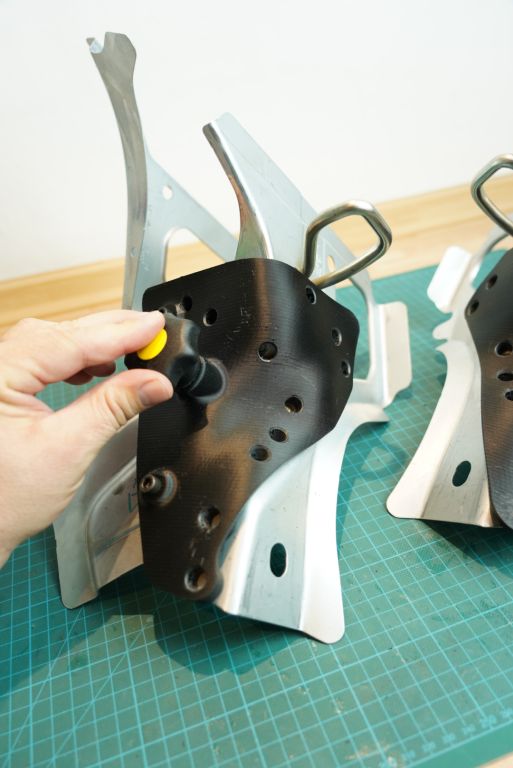

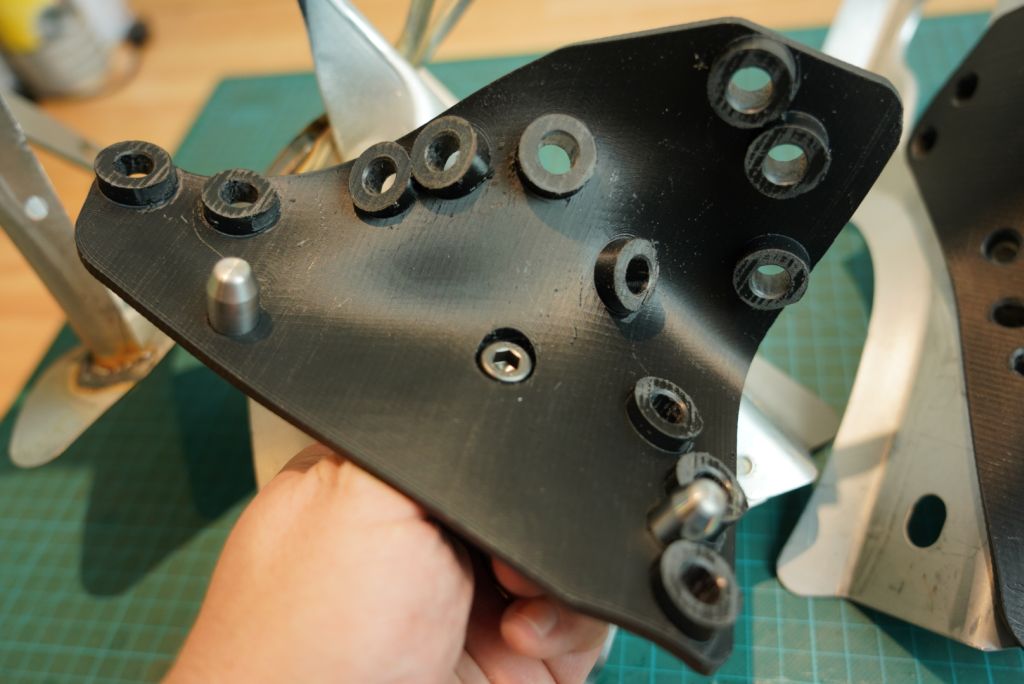

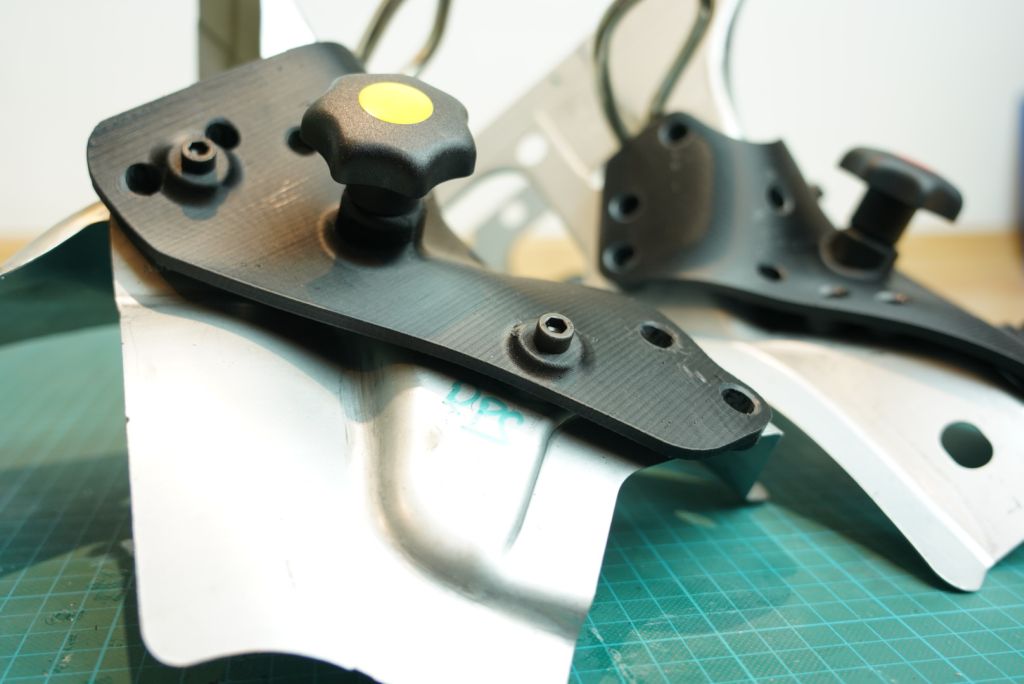

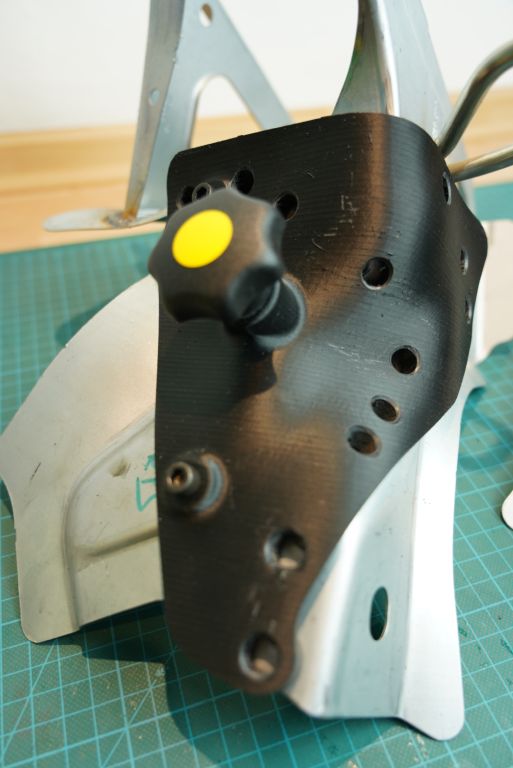

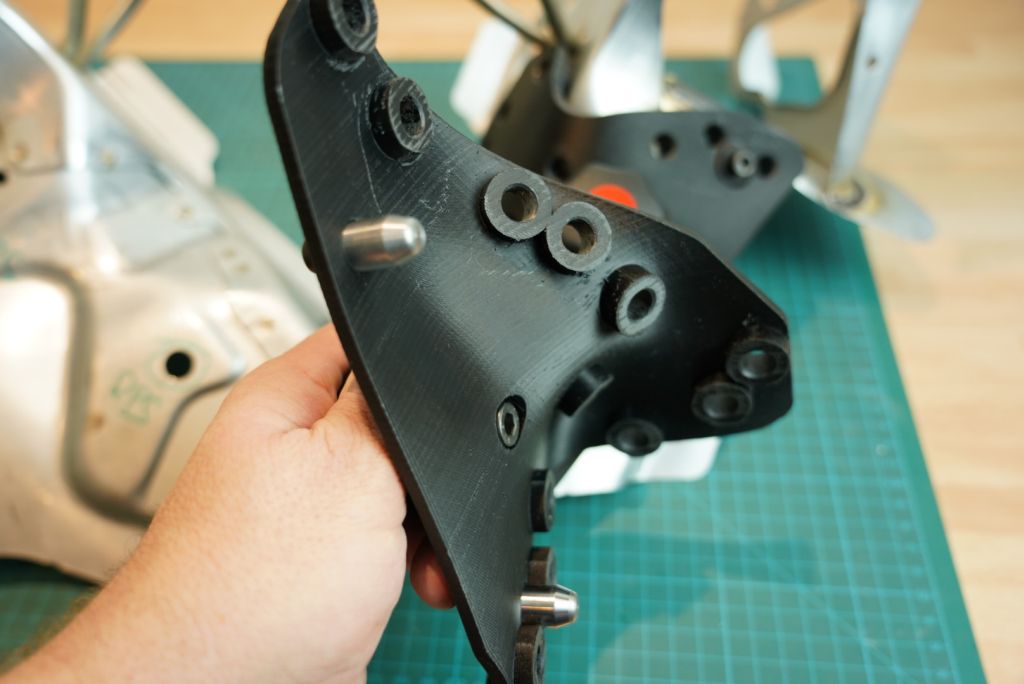

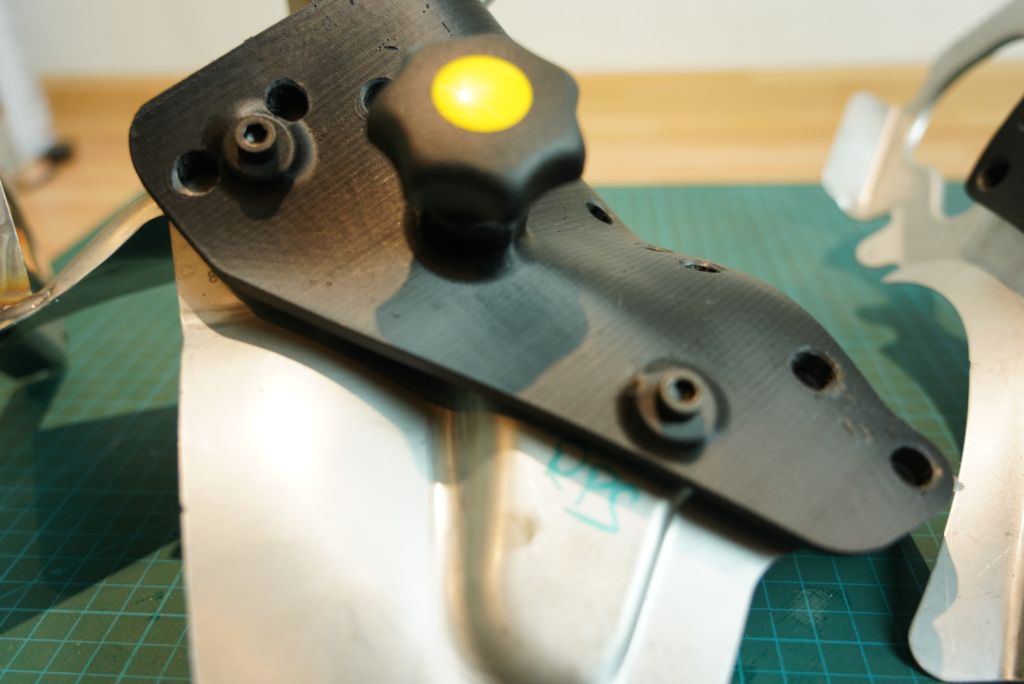

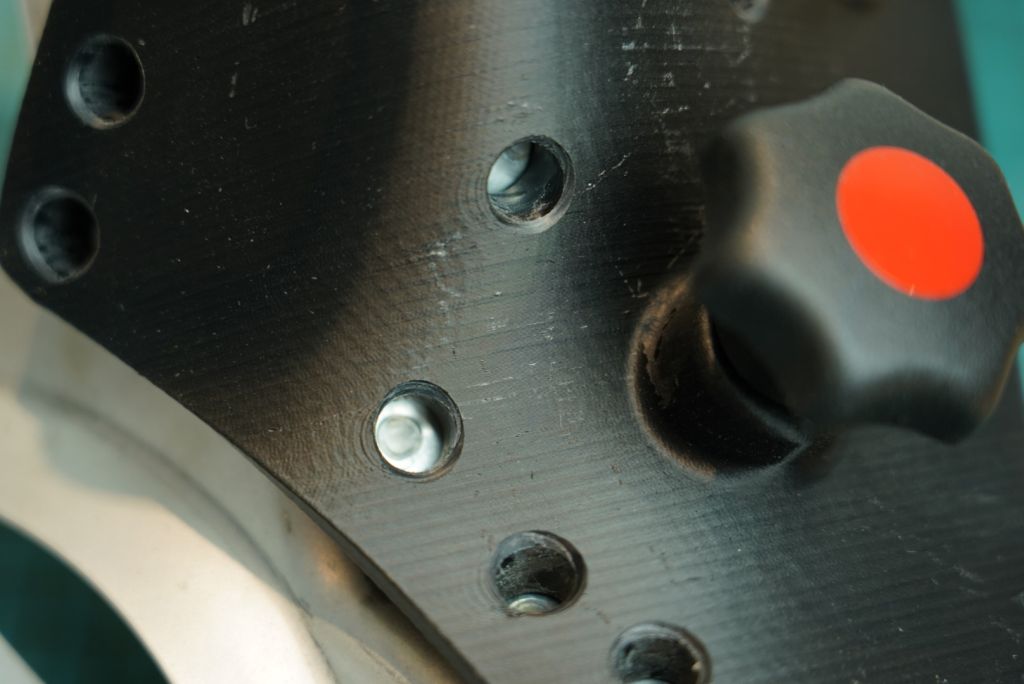

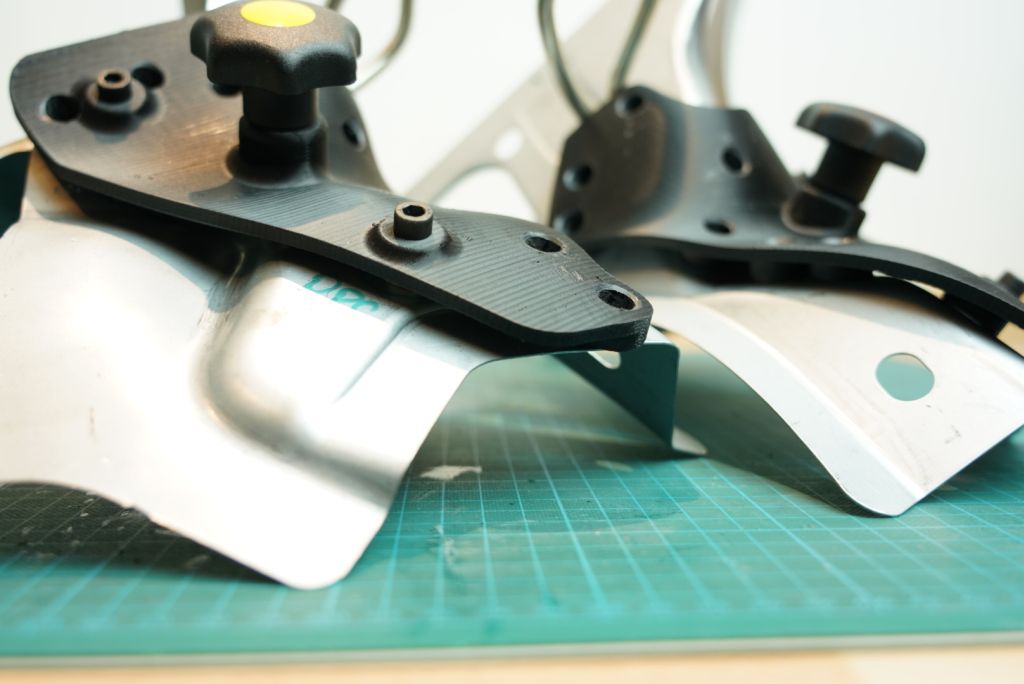

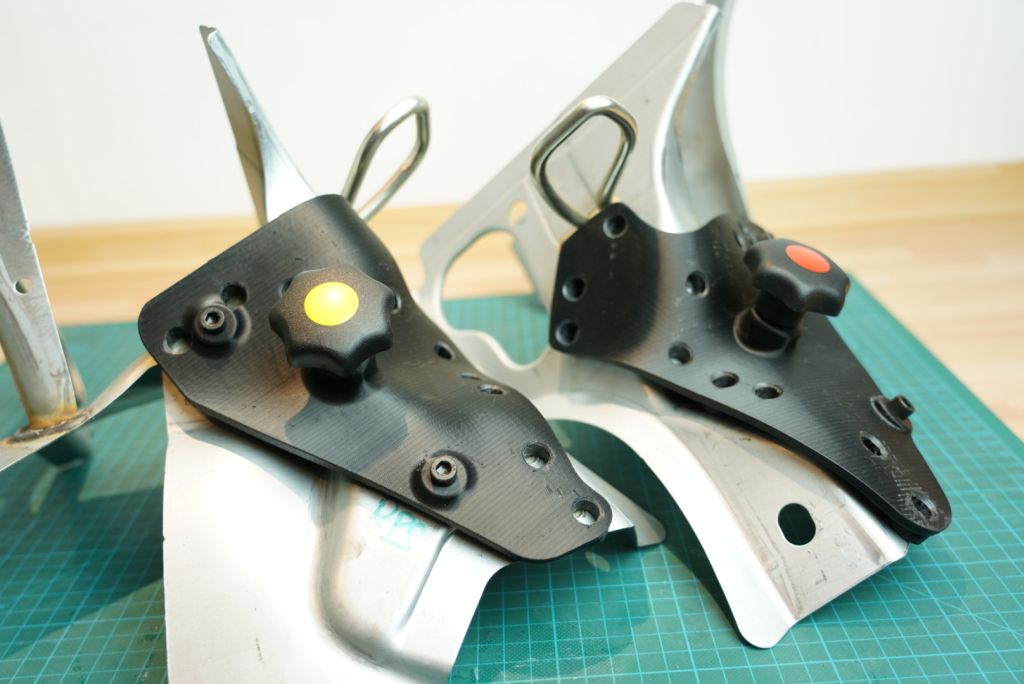

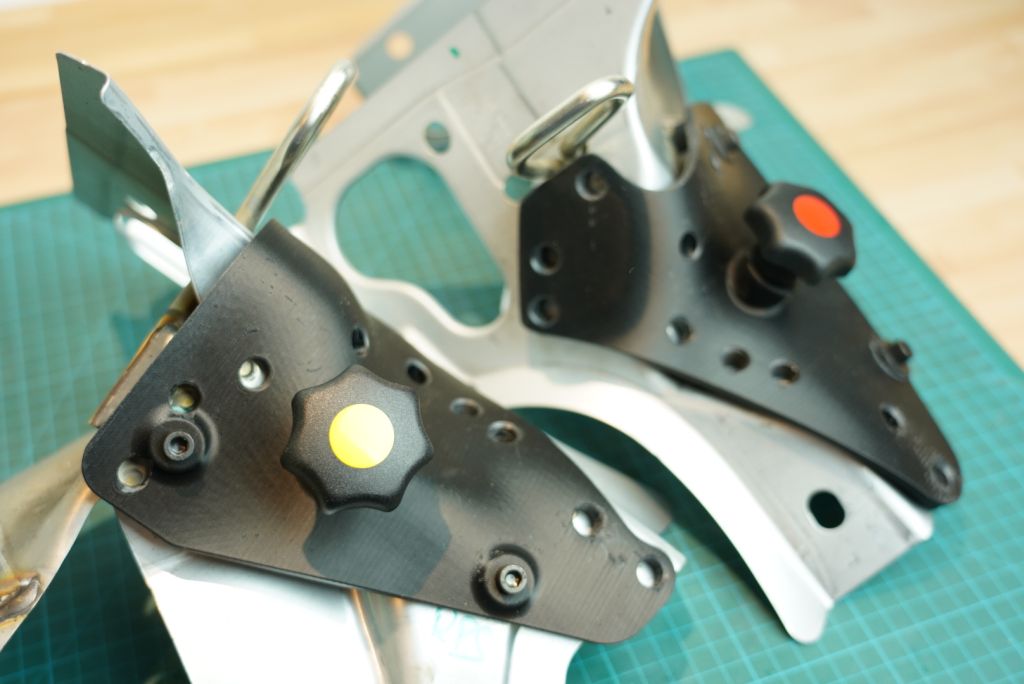

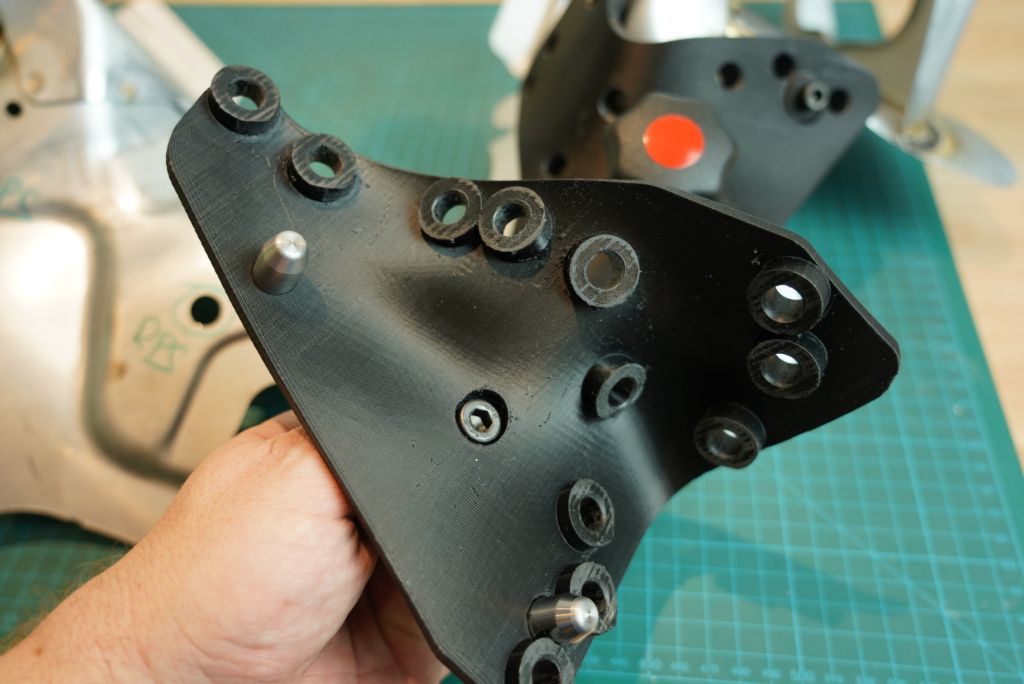

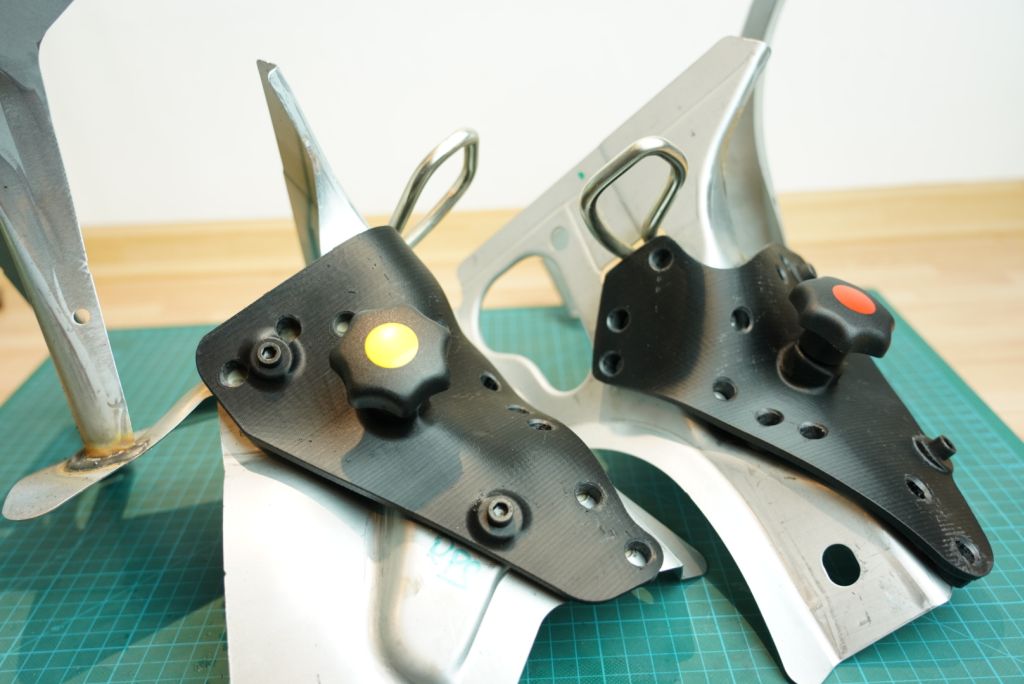

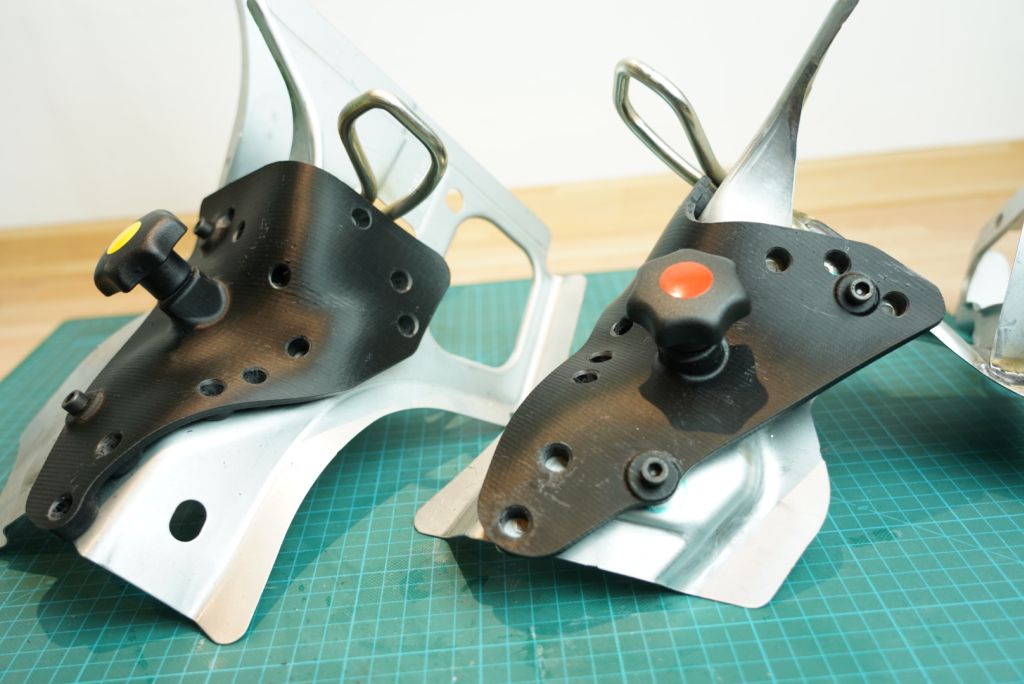

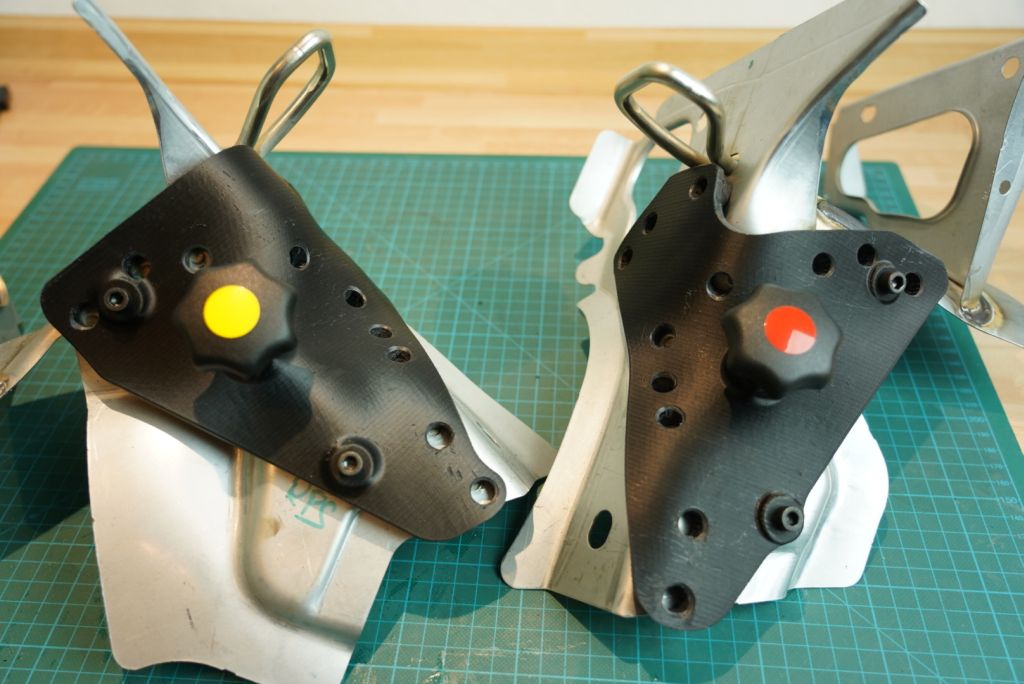

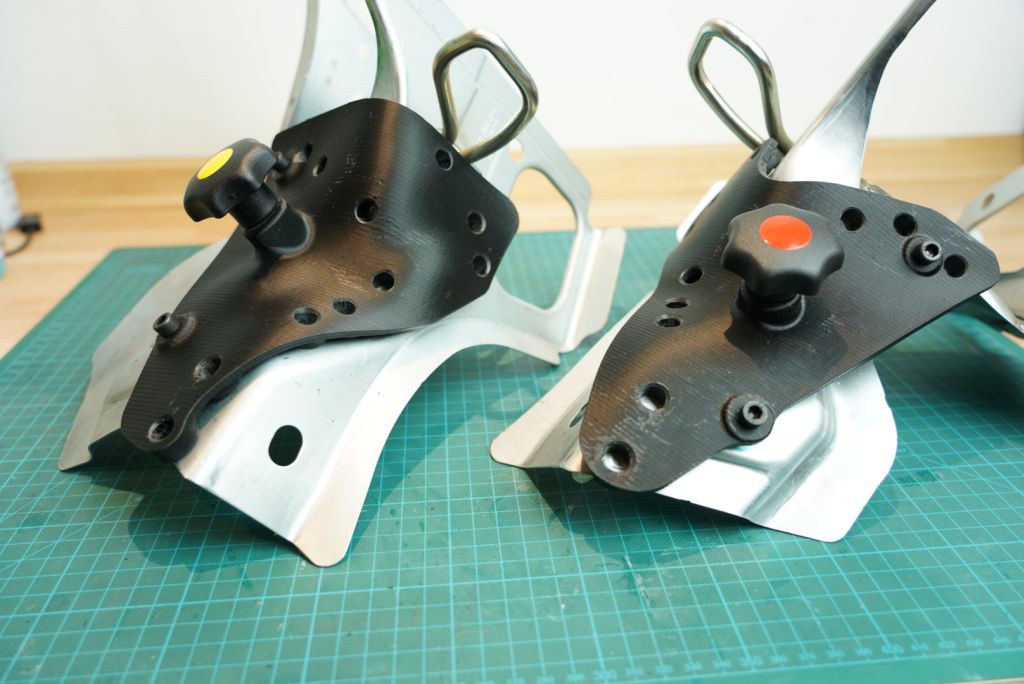

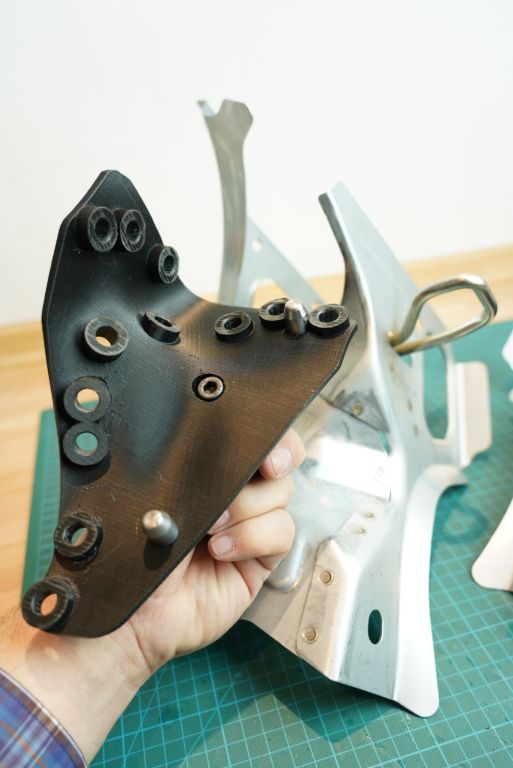

Eines unserer neusten Produktentwicklungen ist eine Prüflehre für Schweißpunkte . Mit diesen Prüflehren hat man die Möglichkeit vorhandene Schweißpunkte visuell auf vorhanden sein und auch Positionsunabhängigkeit zu prüfen. Die Öffnungen in der Lehre beinhaltet den Durchmesser in dem sich der Schweißpunkt bewegen darf. Die Lehre wird nach Vorgaben der RPS-Punkte über Metallstifte abgesteckt. Die Auflagepunkte der Lehre sind so gestaltet, dass die Lehre die Baugruppe nur in diesem Bereich berührt. Das Patch (Verbundfläche für die Messpositionen) wird mit einem Offset zur Baugruppe gestaltet und verhindert so ein unkontrolliertes Berühren der Baugruppensegmente.
Jede Prüflehre für Schweißpunkte wird direkt auf Kundenwunsch hergestellt. Hierzu werden die CAD-Daten der jeweiligen Kunden benötigt und diesen als Grundlage zum Konstruieren der Lehre.
Kontaktieren Sie uns un lassen Sie sich überzeugen.
